變壓器的保護配置

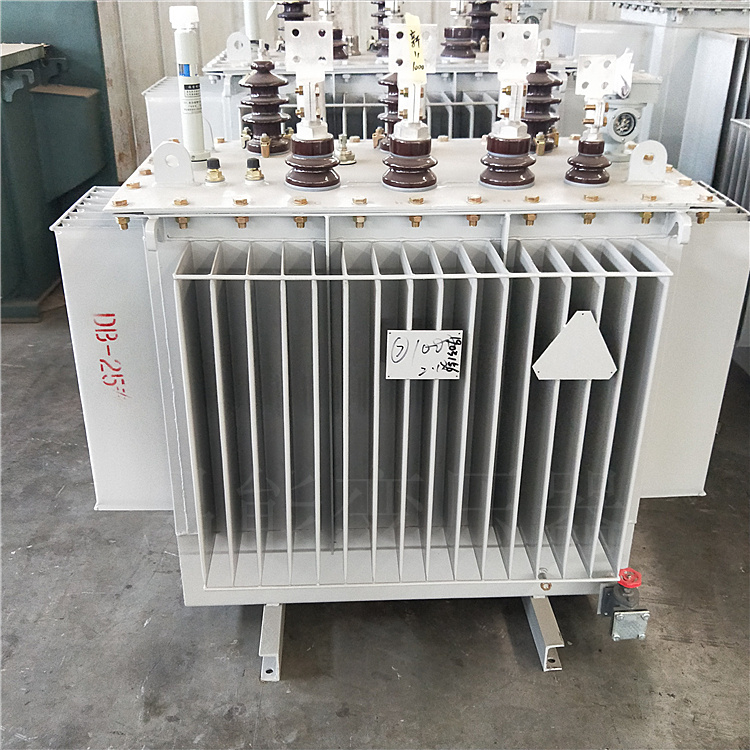

變壓器保護配置
1)變壓器差動保護：包括差動速斷保護、穩態比率差動保護和工頻變化比率差動保護。通常，利用二次諧波抑制和波形失真的原理來避免浪涌電流。主要反映繞組、套管、出線相間短路、中性點直接接地側接地短路。也在一定程度上反映了繞組匝間短路。
2)變壓器氣體保護：有輕氣體和重氣體。輕氣體作用于信號，重氣體作用于跳閘。主要反映油罐內各種故障和油位下降。
3.變壓器備用保護配置
1)無功相間短路后備保護：用作變壓器外部相間短路和變壓器內部繞組及輸出線相間的后備保護。一般采用復合電壓閉合的過電流(方向)保護。如果靈敏度不滿足要求，可以使用阻抗保護。
2)無功接地短路后備保護：
在變壓器中性點直接接地的情況下，變壓器的外部接地故障及中性點作為直接側變壓器繞組和出線接地短路的預備保護，設置零序電流(方向)保護。在變壓器的中性點未接地的情況下，零序過電壓保護和中性點間隙的零序電流保護可以作為變壓器接地短路的預備保護。
3)過載保護：信號延遲動作。
4)過勵磁保護：對于500kV以上的變壓器，由于反應頻率的降低和電壓的上升，變壓器的勵磁電流增加，保護可以作用于信號或跳閘。
5)其他非電量保護(油溫過高、壓力釋放動作、冷卻系統故障)：保護可根據信號動作或跳閘。
1)變壓器差動保護：包括差動速斷保護、穩態比率差動保護和工頻變化比率差動保護。通常，利用二次諧波抑制和波形失真的原理來避免浪涌電流。主要反映繞組、套管、出線相間短路、中性點直接接地側接地短路。也在一定程度上反映了繞組匝間短路。
2)變壓器氣體保護：有輕氣體和重氣體。輕氣體作用于信號，重氣體作用于跳閘。主要反映油罐內各種故障和油位下降。
1)無功相間短路后備保護：用作變壓器外部相間短路和變壓器內部繞組及輸出線相間的后備保護。一般采用復合電壓閉合的過電流(方向)保護。如果靈敏度不滿足要求，可以使用阻抗保護。
2)無功接地短路后備保護：
在變壓器中性點直接接地的情況下，變壓器的外部接地故障及中性點作為直接側變壓器繞組和出線接地短路的預備保護，設置零序電流(方向)保護。在變壓器的中性點未接地的情況下，零序過電壓保護和中性點間隙的零序電流保護可以作為變壓器接地短路的預備保護。
3)過載保護：信號延遲動作。
4)過勵磁保護：對于500kV以上的變壓器，由于反應頻率的降低和電壓的上升，變壓器的勵磁電流增加，保護可以作用于信號或跳閘。
5)其他非電量保護(油溫過高、壓力釋放動作、冷卻系統故障)：保護可根據信號動作或跳閘。
