KS11型礦用變壓器

　　KS11型礦用變壓器為了滿足廣大電力用戶對節能降耗的較高要求，本公司新推出一種損耗較低的非晶合金全密封變壓器。非晶合金變壓器是用非晶合金導磁材料鐵芯做成的一種新型變壓器。

　　KS11型礦用變壓器可用于高層建筑、商業中心、地鐵、機場、車站、工礦企業和發電廠，特別適用易燃、易爆和防火要求高的場所。因此，非晶合金變壓器是戶內供電網絡中理想的節能型配電設備.

　　1、產品鐵芯采用的導磁材料非晶合金支撐，性能優越，其性能指標達到國際水平。KS11型礦用變壓器比較大的特點就是：空載損耗是普通硅鋼片干變三分之一，節能效果明顯，產品達到能效標準。

　　2、安全，阻燃防火，可直接安裝在負荷中心。

　　3、免維護、安裝簡便，綜合運行成本低。

　　4、防潮性能好，可在濕度下正常運行，停產后不經干燥可投入運行。

　　5、耗損低，噪音小，散熱能力強。

　　6、可以根據客戶需求，可配置外殼，安全美觀



　　KS11型礦用變壓器KBSG簡稱隔爆變壓器或防爆變壓器，是一種井下使用的供變電裝置，具有隔爆(防爆)功能。它適用于有甲烷混合氣體和煤塵等有爆炸危險的礦井中。將6KV，10KV電源轉換成400(380)、693(660)、1200(1140)、3450(3300)V煤礦井下所需的低壓電源。KS11型礦用變壓器KBSG容量從50KVA到6300KVA共20多個容量等級。

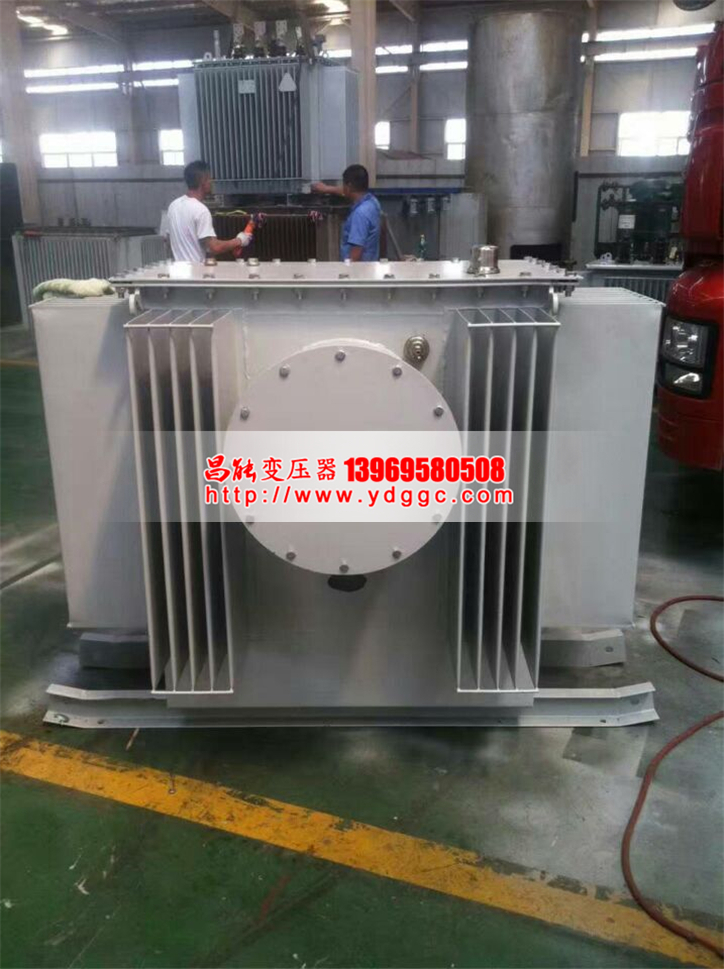

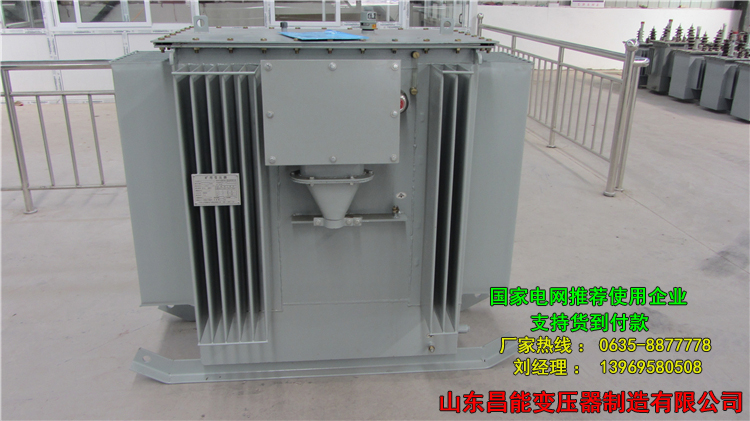

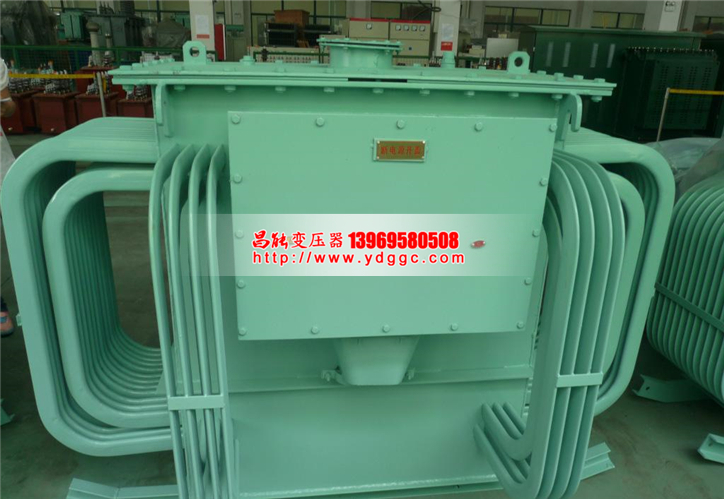

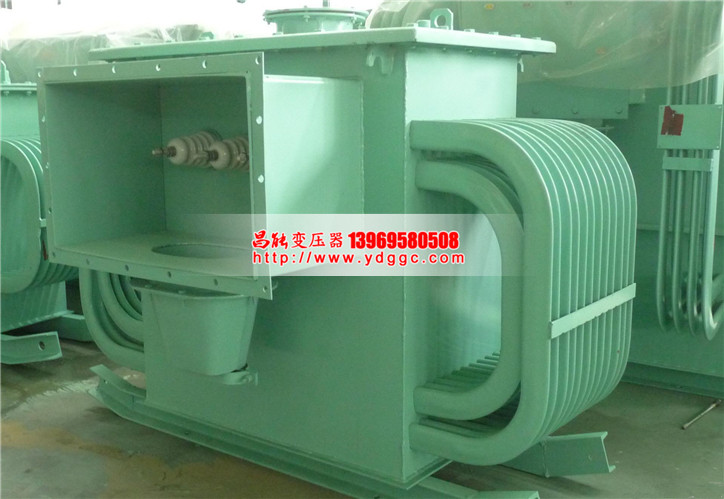

　　KS11型礦用變壓器由隔爆外殼、器身、高、低壓電纜接線盒組成。

　　KS11型礦用變壓器的箱殼有兩種結構，一種為上開蓋箱殼隔爆結構，用于800KVA及以上容量產品;另一種為兩端開蓋的箱殼隔爆結構，用于630KVA及以下容量產品，外殼兩側為波紋鋼板，上下頂用圓弧鋼板，使箱體有足夠的機械強度，且散熱好。KS11型礦用變壓器箱體采用4mm以上鋼板制成，具有優良的隔爆性能。KS11型礦用變壓器鐵芯采用武鋼或新日鐵130、120優質冷軋取向硅鋼片，由德國橋格公司生產的全自動斜剪線下料，保證了鐵芯的精度、毛刺，有效的降低了空載電流和空載損耗。鐵芯采用特殊工藝進行耐高溫防銹處理，用耐高溫環氧樹脂整體固化鐵芯，有效降低了噪音。鐵芯采用多級步進式全斜接縫，上、下鐵軛用拉帶緊固，結構合理、緊湊、可靠。

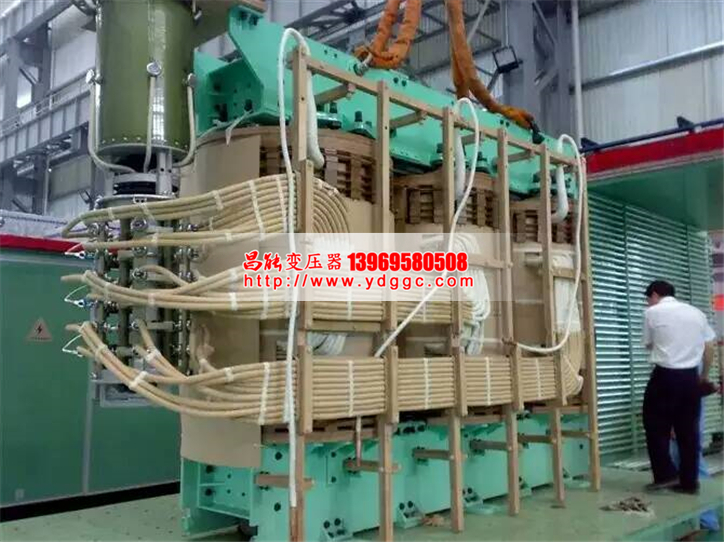

　　KS11型礦用變壓器器身線圈采用無氧銅經銅擠壓設備一次成型，使線材內部更緊湊且表面均勻、無毛刺，線圈運用H級C級絕緣的NOMEX紙包無氧銅線，經同模繞制而成，經真空壓力侵化，有效提高了線圈的機械強度和防潮能力。低壓大電流變壓器采用鉑式繞線，大大提高了抗短路能力。KS11型礦用變壓器高壓引線及3.3KV低壓引線采用6KV、10KV電纜引出，高壓引線采用冷擠壓工藝，提高了產品絕緣性能;低壓采用無氧銅排。KS11型礦用變壓器內部有高低壓連鎖線及溫度控制線分別與高低壓開關連接，溫度控制采用PT100鉑電阻式SW2-125F溫度繼電器，安裝于變壓器線圈上部，可測量KS11型礦用變壓器內部溫度，當KS11型礦用變壓器內部溫度過高時發出超穩信號。

　　產品特點

　　1、移動變電站特點

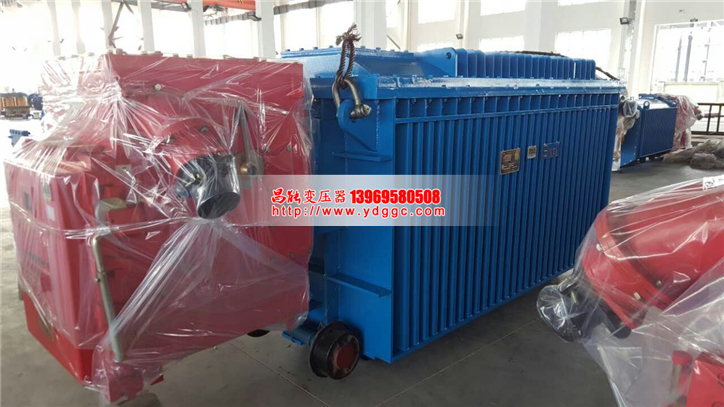

　　礦用隔爆型移動變電站由礦用隔爆型高壓負荷開關(或高壓真空開關)，隔爆型干式變壓器和隔爆型低壓饋電開關(或低壓保護箱)三部分組成，具有漏電，漏電閉鎖，過載，短路，欠電壓或絕緣電阻低于規定值時，能自動分斷電路的保護性能。

　　高低壓開關分別裝于箱殼兩端，箱體內貫穿有高低壓連鎖線及溫度控制線，并分別與高低壓開關相連。溫度控制采用溫度繼電器，置于變壓器線圈的上中部，當溫度超過限定值時，發出超溫報警信號。

　　高壓負荷開關具有開斷負荷電流，急停止級電源、開蓋分斷上級電源和低壓連鎖功能;低壓饋電開關具有多功能漢字液晶顯示系統，供電系統出現對稱短路，不對稱短路，斷相或欠壓故障時，開關自動切斷電源并顯示和記憶當時狀態參數。

　　2、防爆殼體特點

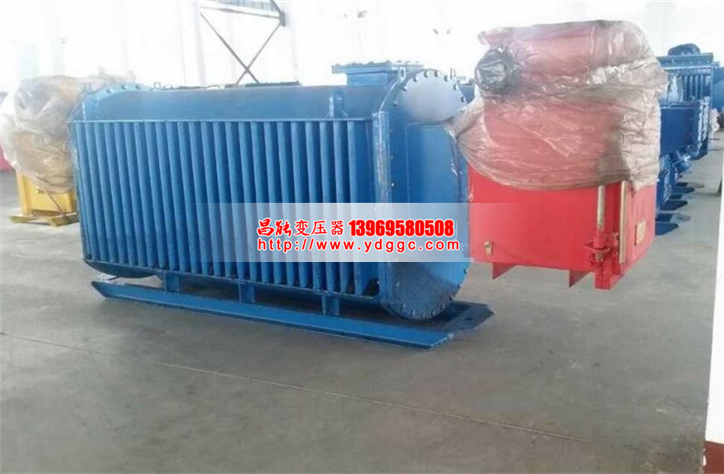

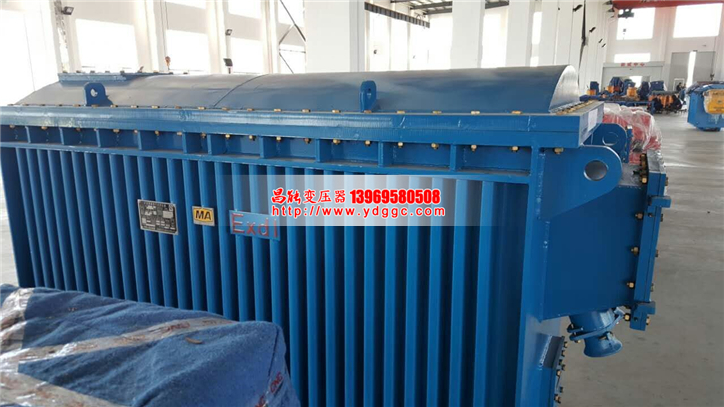

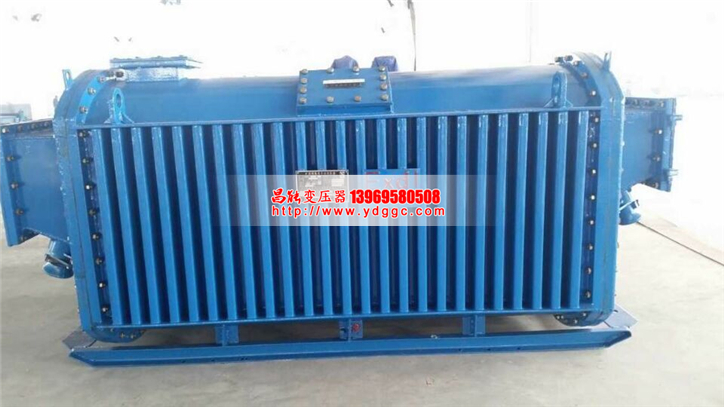

　　防爆殼體采用小截距，波紋圓筒整體成型結構，波紋圓筒端蓋采用了球面結構，提高了機械強度，具有獨特的散熱效果，且該殼體具有結構緊湊、體積小、重量輕、頂部不積塵、不積水等優點。

　　殼體上部有四個吊拌，可作整體起吊用，殼體底部兩側焊有接地螺栓并帶有接地標志，供連接接地線之用。

　　3、變壓器器身特點

　　該礦用隔爆系列產品空載損耗、負載損耗和空載電流等各項指標均優于2006年8月施行的GB8286-2005新國際，節能效果明顯。

　　線圈及鐵芯散熱效果好，溫升值低，線圈溫升等參數均優于國家標準，產品過載能力強，并且線圈采用特殊彈性壓釘，既保證變壓器在短路沖擊，地震的情況下保持完整性，履行相關的安全功能，又保證在正常運行時保持低噪聲。線圈按容量大小繞制成非包封長圓型，絕緣系統采用H級絕緣材料及杜邦公司生產的Nomex線絕緣，且有玻璃纖維增強，薄絕緣等特點，再經過在真空狀態下多次浸漆后烘焙固化，使產品具有局部放電量低，阻燃，散熱好，抗溫度變化，抗裂性好，機械強度高，抗短路沖擊，抗震性好等優點。

　　鐵芯采用高導磁，低損耗的冷軋晶粒取向硅鋼片，45度全斜接縫，步進疊裝，具有噪聲低，空載損耗低，散熱性好和結構堅固緊湊等特點。

　　器身整體通過優化設計，降低了變壓器高度，能有效的利用防爆殼體的空間，使該產品更適用于礦井巷道，殼體裝有輪子，便于移動，可深入負荷中心，且在多個操作面上運轉方便。
