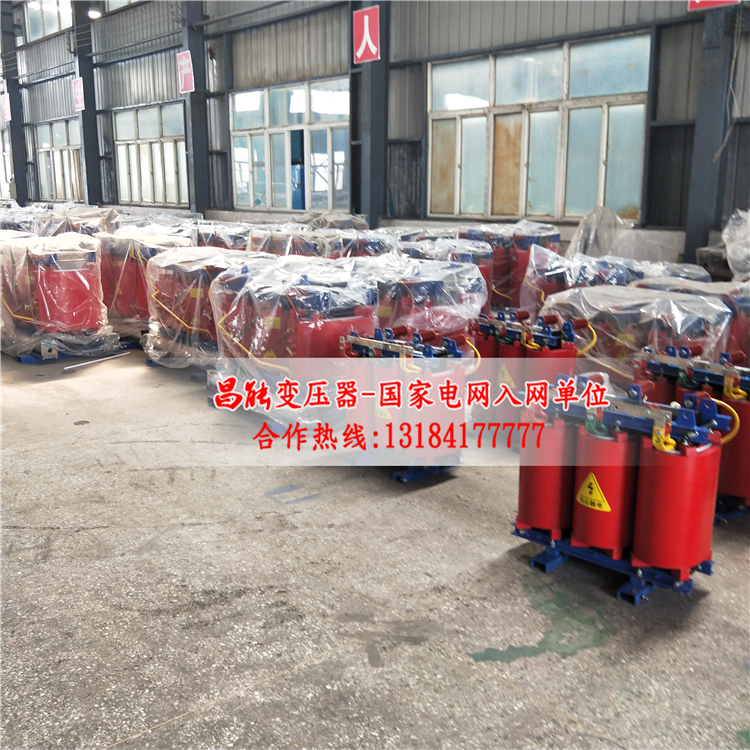

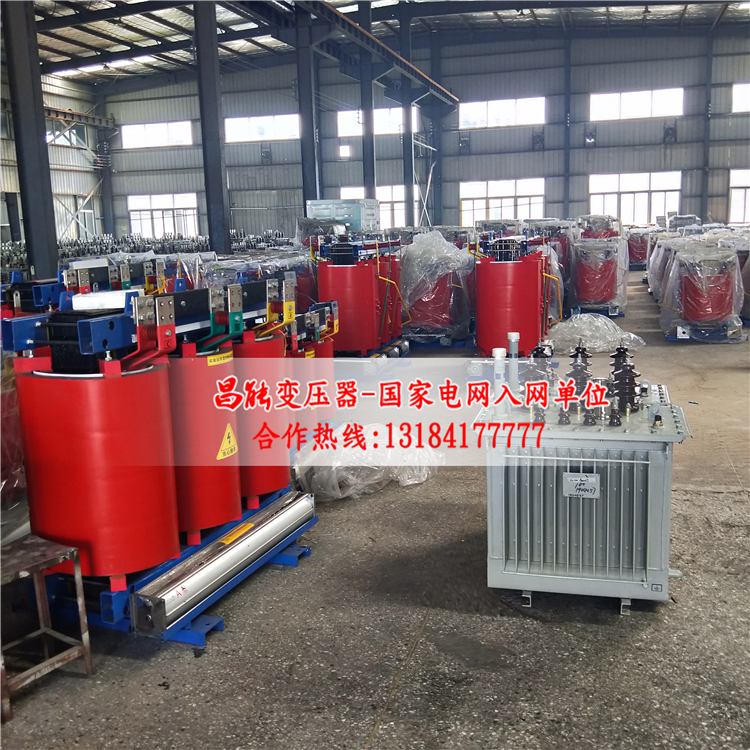

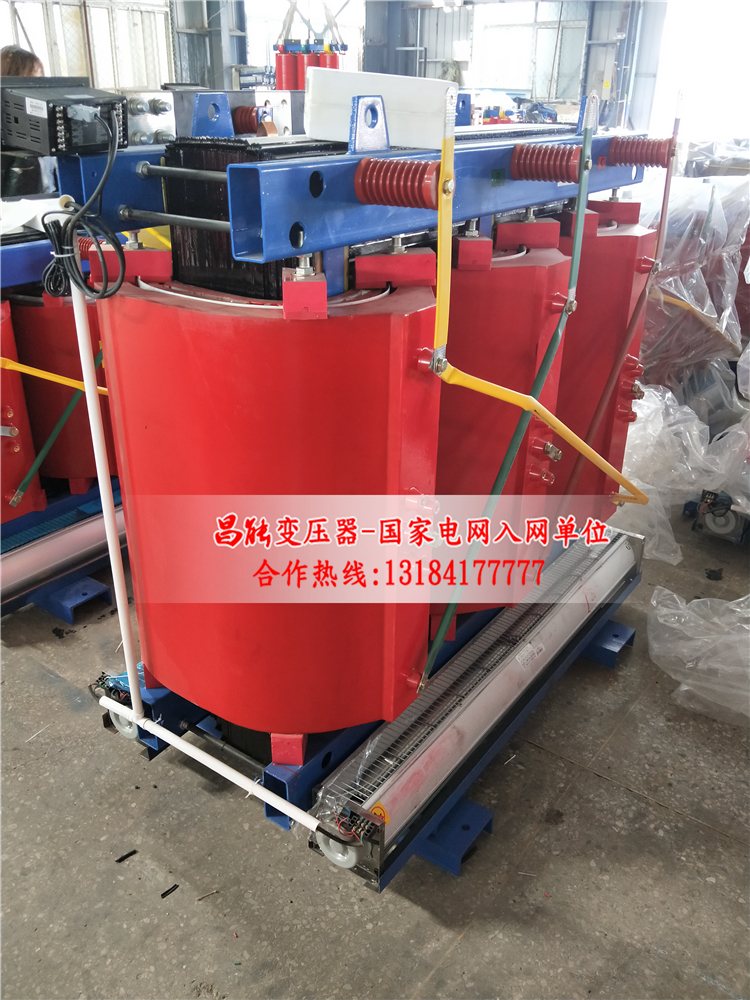

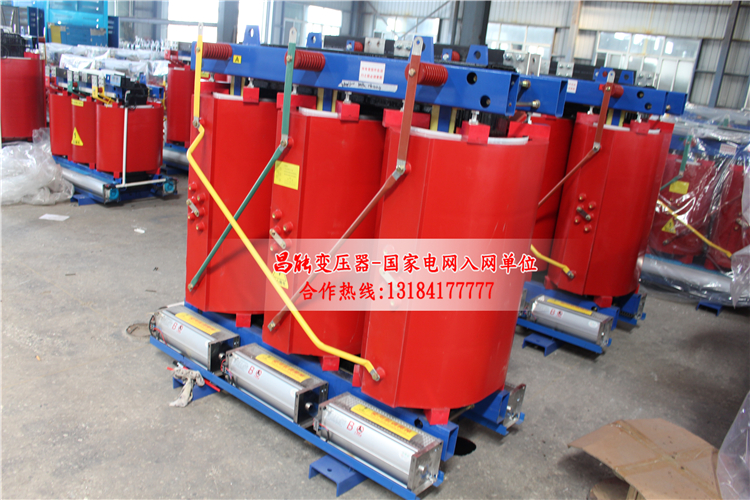

SCB13干式變壓器
產品標準
GB1094.11-2008 GB10228-2008 JB/T3837-2010技術規范
1、電壓等級：10kV及以下、容量：50—2500kVA、分接范圍：+5%或+2×2.5;
2、頻率：50Hz或60Hz、相數：3相或單相、聯接組別：Dyn11;Yyn0其它;
3、冷卻方式：AN或AF、絕緣等級：F
4、絕緣水平：電壓等級6、10kV，工頻耐壓35kV，雷電沖擊電壓75kV。
5、防護等級：IP00、IP20、IP23或其它
6、使用條件：海拔小于1000米，環境溫度低于40℃。超過上述使用條件時，應按相應的標準做相應的定額調整。
低損耗：產品空載損耗比scb11型產品降低20%以上，節能效果優異，運行經濟，免維護。
低噪聲：產品噪聲水平比現行標準jb/t10088-1999《6-220kv級變壓器聲級》低10-15分貝以上。
低局放：樹脂混合材料采用攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均勻并排除混合料內的氣泡。產品僅有的局部放電量，可控制在5pc以下。高、低壓線圈均在真空和壓力下澆注，使樹脂絕緣既具有全包封性，又具有層匝間浸清性。澆注體具有致密的固化結構，阻然、防爆、不污染環境。
纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。
高機械強度：帶填料的樹脂使?jié)沧Ⅲw內的膨脹系數差異小，固化收縮率小，內應力小，固化物的硬度高，在高、低壓線圈的內外表面環氧樹脂包封層內，放置有預制成型的加強材料，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度大于純環氧樹脂，能承受突發短路電動力作用而無損傷。
