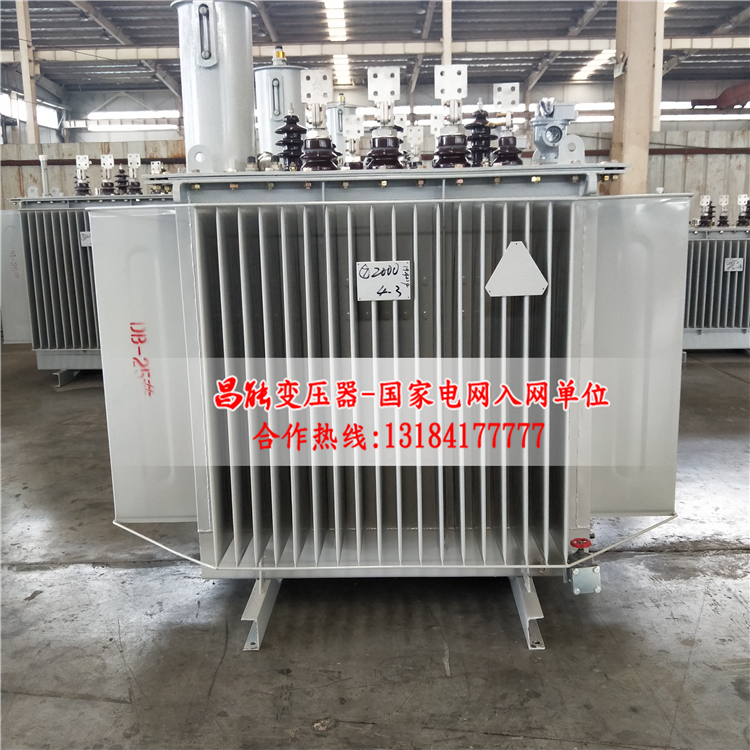

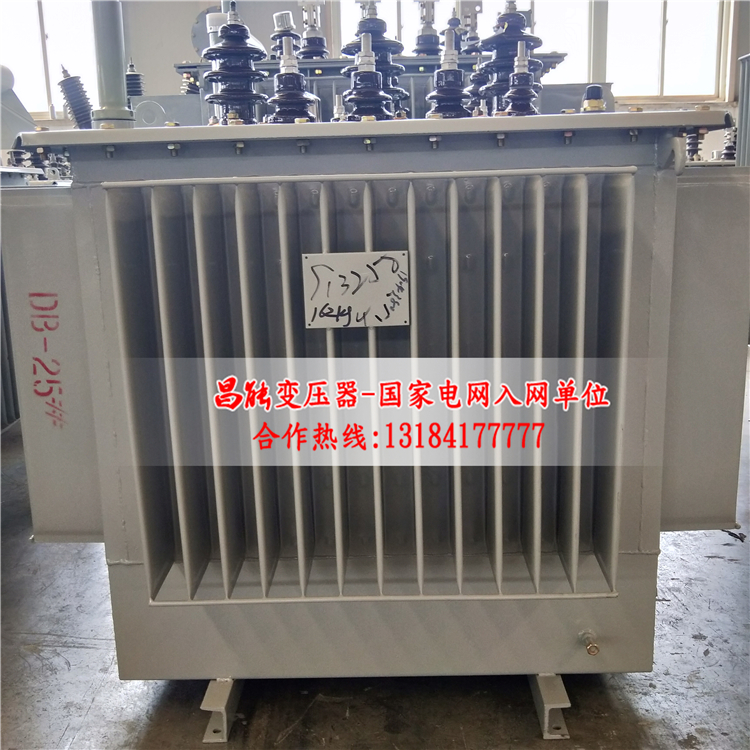

S11-M全密封電力變壓器
S11-M全密封電力變壓器
產品概述
??昌能集團研發生產的S11-M系列全密封油浸式電力變壓器具有低損耗、低噪聲、高效率的優點，可取得良好的節能效果并減少污染。全密封式變壓器與普通油浸式變壓器相比，取消了儲油柜，油體積的變化由波紋油箱的波紋片的彈性來自動調節補償，變壓器與空氣隔絕，防止和減緩油的劣化和絕緣老化，增強運行可靠性，正常運行免維護。
??執行標準
??GB 1094 電力變壓器
??GB/T 15164 油浸式電力變壓器負載導冊
??GB/T 6451 三相油浸式電力變壓器技術參數和要求
??GB 2536 變壓器油
??GB 311.1 高壓輸變電設備的絕緣配合
??JB/T 501 電力變壓器實驗導冊
??GB 10237 電力變壓器絕緣水平和絕緣實驗外絕緣的空氣間隙
??DL/T 572 變壓器運行規程
??產品特點
??1、變壓器鐵芯采用進口優質冷軋硅鋼片疊積而成，大大降低空載損耗和空載電流，并對鐵芯進行綁扎，保證鐵芯的緊實度，降低噪聲。

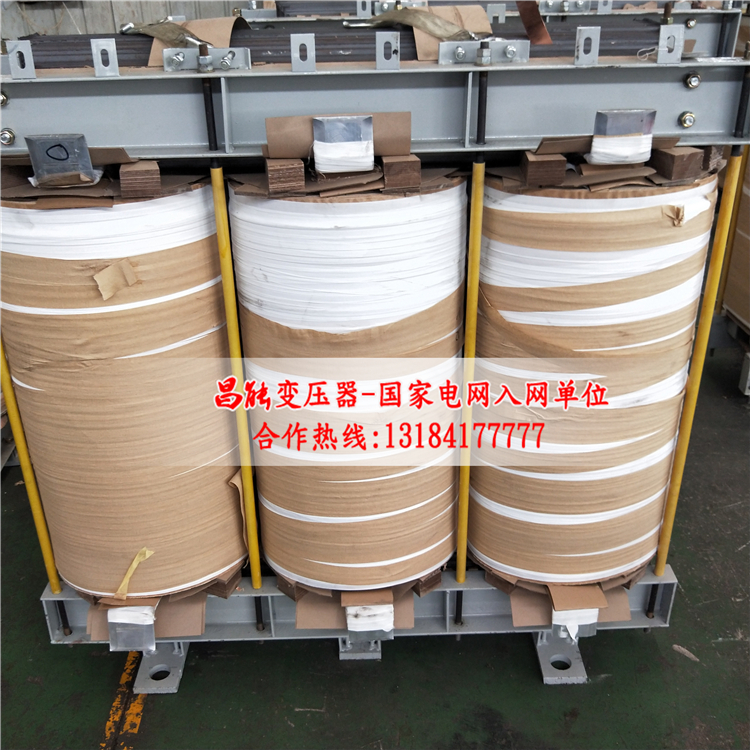

??2、高低壓繞組用無氧銅繞制，低壓繞組500kVA及以下采用雙層圓筒式結構。630kVA及以上采用雙螺旋或四螺旋結構，高壓繞組采用多層圓筒式結構。
??3、變壓器連接組采用Dyn11,減少諧波對電網的影響，改善供電質量。
??4、變壓器為全密封結構，延長使用壽命，免吊芯，免維修。
??5、實測噪聲值低于標準。

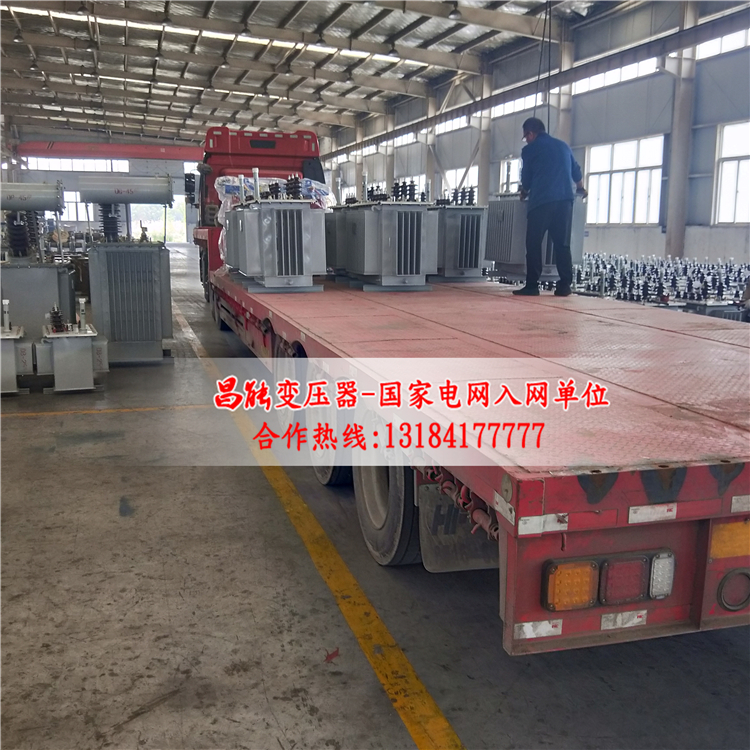

??本系列變壓器經正常運輸后，不需要吊芯檢查，即可安裝有關的零部件，進行驗收項目試驗，合格后即可投入運行。
1. 標準: GB1094-1996; JB/T10088-2004; GB/T10228-2008; EQV IEC726
2. 容量范圍: 80-2500kVA
3. 電壓等級: 6, 10kV
4. 調壓方式: 無勵磁調壓; 有載調壓
5. 分接范圍: ±5%, ±2×2.5%, ±4×2.5%或其它
6. 頻率: 50Hz; 60Hz
7. 相數: 三相
8. 聯結組別號: Yyn0, Dyn11或其它
9. 短路阻抗: 標準阻抗(詳見技術參數表)
10. 溫度: 145K
11. 冷卻方式: 自冷(AN)或風冷(AF)
12. 絕緣等級: H級
產品特點:
S11-M全密封電力變壓器適用于防火要求高, 負荷波動大以及污染潮濕的惡劣環境中. 比如: 機場, 發電廠, 冶金作業, 醫院, 高層建筑, 購物中心, 居民密集區以及石油, 化工, 核電站等特殊環境中熱沖擊承受能力強, 過載能力大, 難燃, 防火性能高局部放電量小, 噪聲低, 不生產有害氣體, 不污染環境對濕度, 灰塵不敏感, 體積小, 不開裂, 維護簡便
該產品具有體積小重量輕的特點，并有配套操作控制箱(臺)，除廣泛應用于各大小高壓試驗室(站)的裝備外，更適用于現場進行各種高壓絕緣試驗。
主要技術參數： 輸入電壓：AC:0～200V;0～400V輸出電壓：AC:0～50kV至400kV容 量：1.5～600kVA規格有：交流型，交直流兩用型，交流串激型，交直流串激型。配套齊全，有輕便折疊組合小推車，限流電阻、濾波電容、過流自動微安表，可作各種電壓等級的交直流試驗。主要技術指標：1、輸入AC200V/400V 2、輸出0-150kV 3、阻抗電壓：<8% 4、空載損耗：<5% 5、電壓畸變：<3%
使用領域：
1、本產品適用于發電機、電力電纜等大電容量試品的工頻耐壓試驗，增加直流電壓輸出還
可用于泄漏電流試驗等直流高壓試驗項目。
2、本系列產品輸出電壓有10KV、15KV、20KV、25KV、30KV、35KV等，輸出電流可達數千安。
3、本公司可根據使用單位提出的技術要求進行設計制造.
主要特點：
1、相同容量不同電壓輸出，兼顧高壓電力變壓器和發電機的耐壓試驗;
2、電真空凈化處理專用高壓變壓器;
3、靜電工藝用高壓電源;
供應試驗變壓器耐壓儀、高壓試驗變壓器、交流耐壓機、耐壓儀
主要用途：
本系列產品適用于電力部門，大型廠礦企業，科研單位220kV及以下電壓等級的電力設備(例如電力變壓器，開關設備，電容器，互感器等)進行工頻交流耐壓試驗、局部放電試驗和其他科學研究試驗等。
主要特點：
1、體積小、重量輕(比同等級電壓、容量油浸式試驗變壓器輕40%-65%);
2、潔凈，無油污，無需維護;
3、不受惡劣氣候環境影響，現場搬運無須靜止即可做試驗;
4、絕緣強度明顯高于油浸式試驗變壓器,局部放電量小于等于3pC ;
主要技術參數：
|
規格型號 |
容量 |
高壓電壓（KV） |
高壓電流(mA) |
低壓輸入 |
變比 |
溫升℃ |
|||
|
(KVA) |
AC |
DC |
AC |
DC |
電壓(V) |
電流(A) |
高/儀 |
30分鐘 |
|
|
S11-M-1.5/50 |
1.5 |
50 |
70 |
30 |
15 |
200 |
7.5 |
500 |
10 |
|
S11-M-3/50 |
3 |
50 |
70 |
60 |
15 |
200 |
15 |
500 |
10 |
|
S11-M-5/50 |
5 |
50 |
70 |
100 |
15 |
200 |
25 |
500 |
10 |
|
S11-M-10/50 |
10 |
50 |
70 |
200 |
50 |
200 |
50 |
500 |
10 |
|
S11-M-20/50 |
20 |
50 |
70 |
400 |
100 |
400 |
50 |
500 |
10 |
|
S11-M-30/50 |
30 |
50 |
70 |
600 |
100 |
400 |
75 |
500 |
10 |
|
S11-M-40/50 |
40 |
50 |
70 |
800 |
105 |
400 |
100 |
500 |
10 |
|
S11-M-50/50 |
50 |
50 |
70 |
1000 |
100 |
400 |
125 |
500 |
10 |
|
S11-M-10/100 |
10 |
100 |
140 |
100 |
50 |
400 |
25 |
1000 |
10 |
|
S11-M-20/100 |
20 |
100 |
140 |
200 |
100 |
400 |
50 |
1000 |
10 |
|
S11-M-30/100 |
30 |
100 |
140 |
300 |
100 |
400 |
75 |
1000 |
10 |
|
S11-M-40/100 |
40 |
100 |
140 |
400 |
100 |
400 |
100 |
1000 |
10 |
|
S11-M-50/100 |
50 |
100 |
140 |
500 |
100 |
400 |
125 |
1000 |
10 |
|
S11-M-20/100 |
20 |
150 |
210 |
133 |
100 |
400 |
50 |
1500 |
10 |
|
S11-M-30/100 |
30 |
150 |
210 |
200 |
100 |
400 |
75 |
1500 |
10 |
|
S11-M-40/100 |
40 |
150 |
210 |
267 |
100 |
400 |
100 |
1500 |
10 |
|
S11-M-50/100 |
50 |
150 |
210 |
333 |
100 |
400 |
125 |
1500 |
10 |
|
S11-M-100/150 |
100 |
150 |
210 |
667 |
150 |
400 |
250 |
1500 |
10 |
