SH15-M非晶合金變壓器（10KV級）
SH15-M非晶合金變壓器（10KV級）
SH15-M非晶合金變壓器(10KV級)，該產品是充油密封型。原理同密封型電力變壓器。非晶合金的基礎元素是鐵、鎳、鈷、硅、硼、碳等組成。是一種向同性的軟磁材料，磁化功率小，不存在阻礙疇壁移動的結構缺陷，厚度極薄，只有0.027mm,填充系數相應變小，只有0.75~0.8，電阻率很高，是硅鋼板的3~6倍，硬度是硅鋼片的5倍，非晶合金材料對應力特別敏感。
SH15-M非晶合金變壓器(10KV級)負載損耗在GB/T6451標準值基礎上下降15%，空載損耗在GB/T6541標準值基礎上下降70%。執行標準JB/T10318-2002《油浸式非晶合金鐵心配電變壓器技術參數》。
SH15-M非晶合金變壓器(10KV級)參數
| 型號 | 額定容量（KVA） | 聯接組標號 | 電壓組合（KV） | 空載損耗（W） | 負載損耗（W） | 空載電流（%） | 短路抗阻（%） | ||
| 高壓 | 分接范圍 | 低壓 | |||||||
| SH15-M-30 | 30 | Dyn11 |
6
6.3
10
10.5
11
|
±5%
或
±2×2.5%
|
0.4 | 33 | 600 | 1.7 | 4.0 |
| SH15-M-50 | 50 | 43 | 870 | 1.3 | |||||
| SH15-M-63 | 63 | 50 | 1040 | 1.2 | |||||
| SH15-M-80 | 80 | 60 | 1250 | 1.1 | |||||
| SH15-M-100 | 100 | 75 | 1500 | 1.0 | |||||
| SH15-M-125 | 125 | 85 | 1800 | 0.9 | |||||
| SH15-M-160 | 160 | 100 | 2200 | 0.7 | |||||
| SH15-M-200 | 200 | 120 | 2600 | 0.7 | |||||
| SH15-M-250 | 250 | 140 | 3050 | 0.7 | |||||
| SH15-M-315 | 315 | 170 | 3650 | 0.5 | |||||
| SH15-M-400 | 400 | 200 | 4300 | 0.5 | |||||
| SH15-M-500 | 500 | 240 | 5150 | 0.5 | |||||
| SH15-M-630 | 630 | 320 | 6200 | 0.3 | 4.5 | ||||
| SH15-M-800 | 800 | 380 | 7500 | 0.3 | |||||
| SH15-M-1000 | 1000 | 450 | 10300 | 0.3 | |||||
| SH15-M-1250 | 1250 | 530 | 12000 | 0.2 | |||||
| SH15-M-1600 | 1600 | 630 | 14500 | 0.2 | |||||
| SH15-M-2000 | 2000 | 750 | 17400 | 0.2 | 5.0 | ||||
| SH15-M-2500 | 2500 | 900 | 20200 | 0.2 | |||||
概述

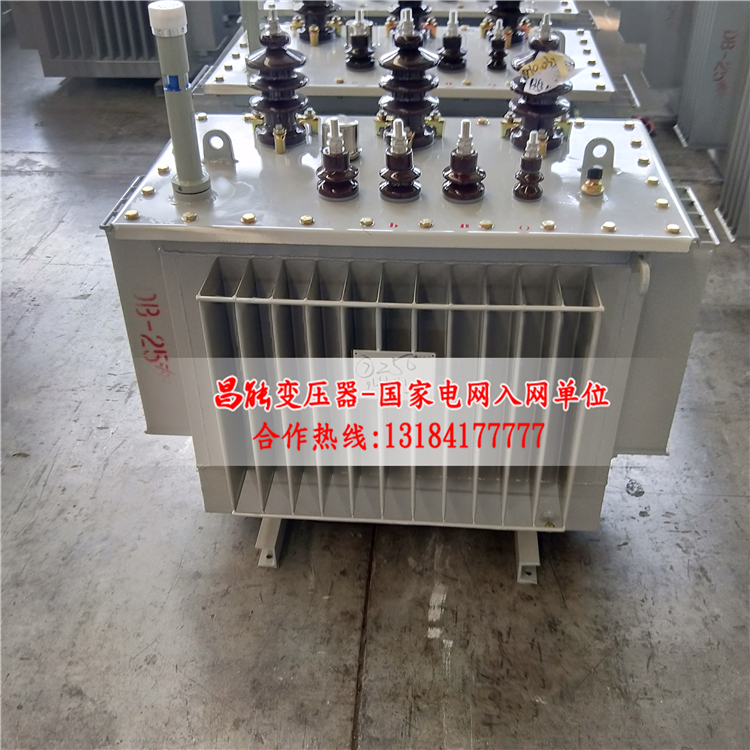

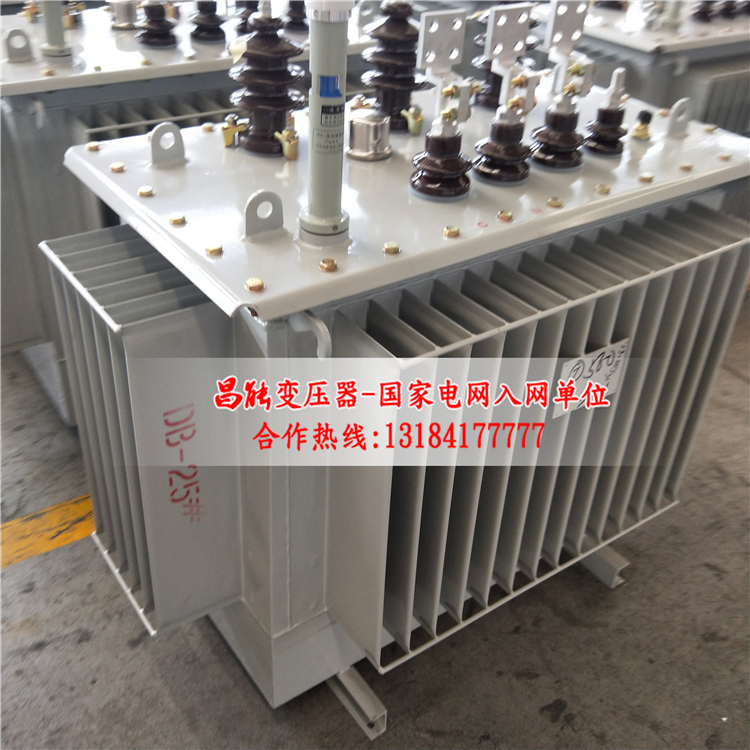

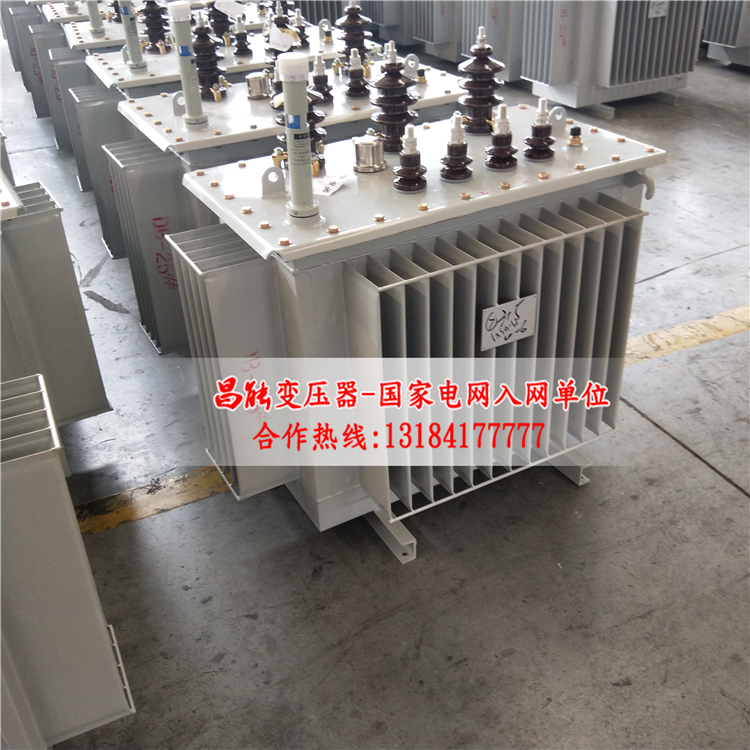

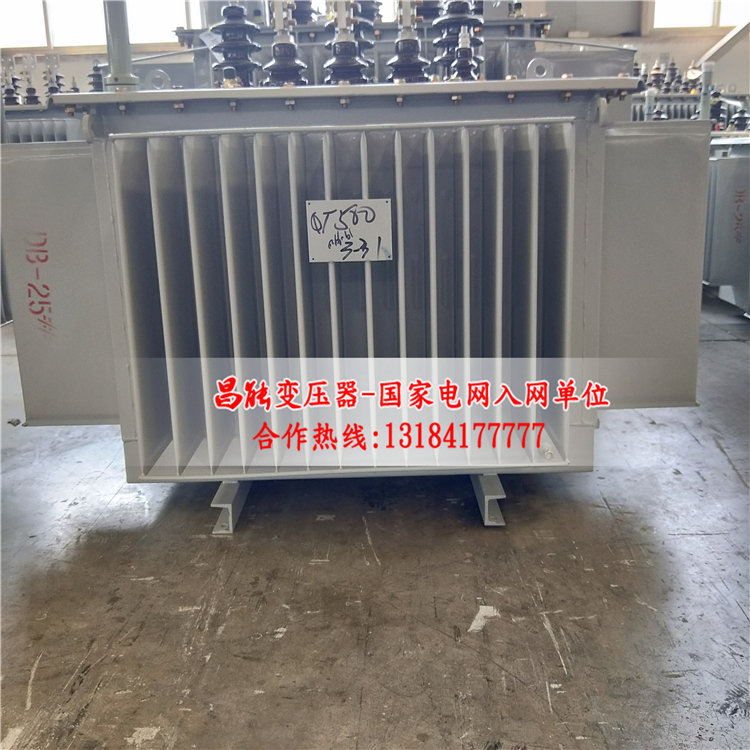

SH15-M非晶合金變壓器(10KV級)與普通油浸變壓器相比，取消了儲油柜，由波紋油箱的波翅代替油箱作為冷卻散熱元件，波紋油箱由優質冷軋薄鋼板在專用生產線上制造，波翅可以隨變壓器油體積的漲縮而漲縮，從而使變壓器與大氣隔絕，防止和減緩油的劣化和絕緣受潮，增加運行可靠性，正常運行免維護。
波紋油箱表面去油、去銹、磷化處理后用三防(防雨、防潮、防煙霧)漆涂裝，適合在冶金、石化等生產環境下使用。
器身緊固采用防松結構，保證長途運輸和運行中不松動。
采用優質橡膠，密封材料有效防老化，杜絕滲漏。
全密封式配電變壓器配有釋放閥和溫度計。
產品標準
GB1094.1-1996 GB1094.2-1996 GB1094.3-2003 GB1094.5-2003
GB/T6451-1999 GB/T7595-1987 GB/?T10237-1988 JB/T3837-1998
正常使用條件
a.海拔高度不超過1000m;
b.環境溫度：最高氣溫+40;最高日平均氣溫+30;最高年平均溫+20;戶外最低氣溫-25。
SH15-M非晶合金變壓器(10KV級)產品特色
■箱體四邊角焊裝不銹鋼，加強結構強度，防銹防磁，美觀大方，光潔亮麗，光體感強。
■油箱、夾件等經除銹、酸洗磷化、多次□漆處理，采用進口特殊防銹漆，不脫落褪色;采用不銹鋼螺絲密封，永不生銹。
■采用不銹鋼箱沿保護邊框，既防銹又可以防止密封件老化，美觀實用。
■密封件采用航天部西安四凱橡塑公司產品，所有密封件均采用成型件，密封面特殊處理，密封可靠。
■壓板采用電工層壓木，確保不變形，不爆裂，機械強度好。
■變壓器鐵心用非晶合金帶材卷制而成，空載損耗比S11型變壓器降低65%左右。
■變壓器聯結組采用Dyn11，減少諧波對電網的影響，改善供電質量。
■抗短路能力：由于非晶合金鐵心不能承受機械力的作用，加之矩形線圈的機械強度較弱
