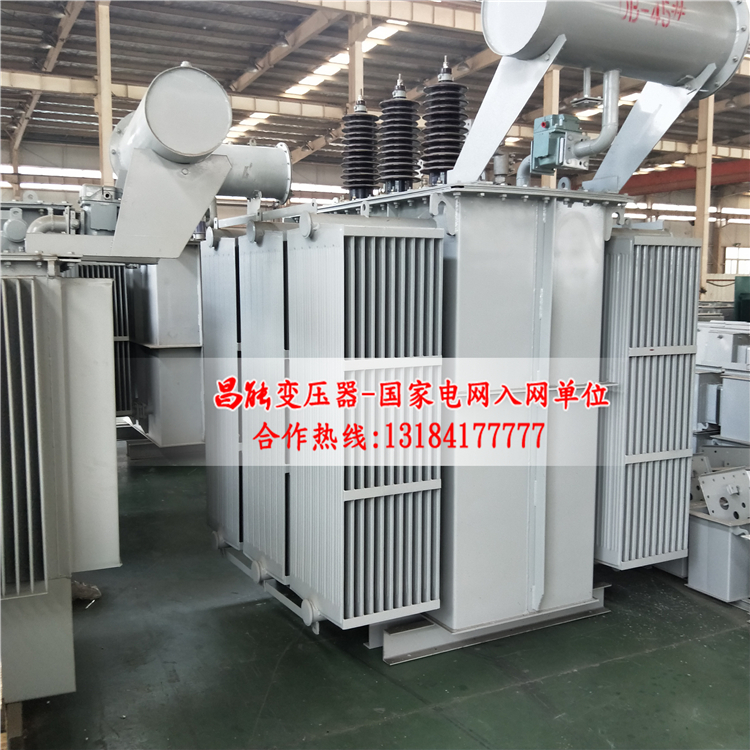

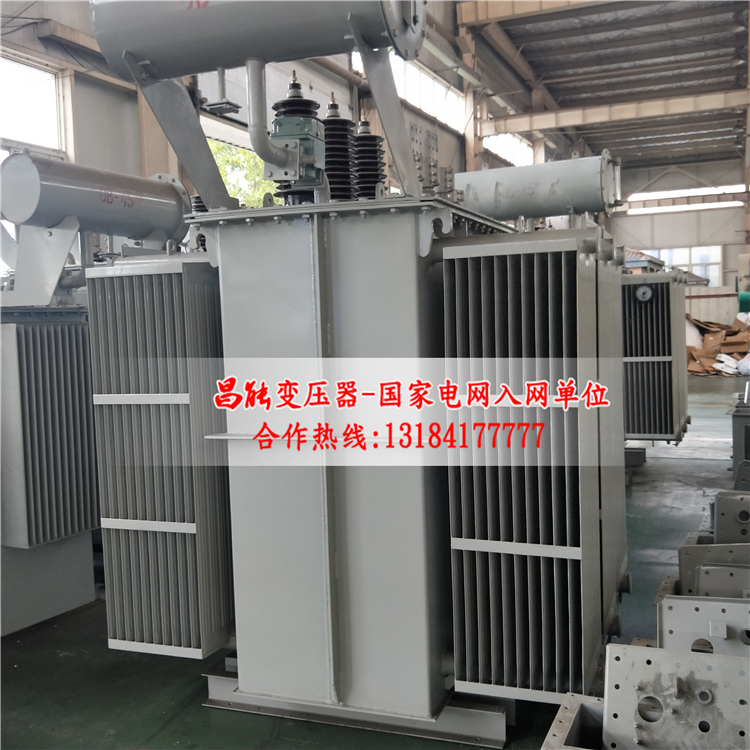

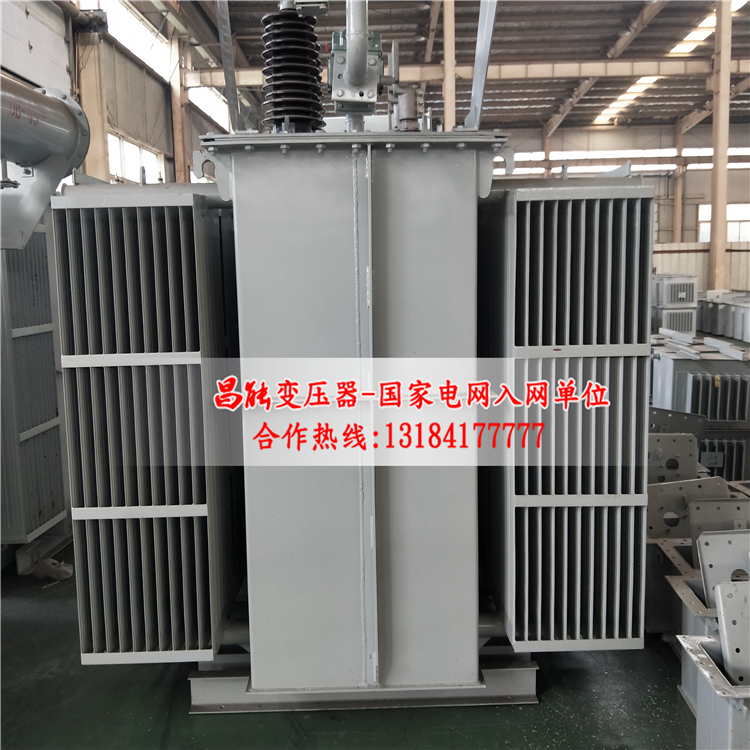

中頻爐變壓器

　　中頻爐變壓器對產品的要求性比較高，油冷卻，保護并延長設備壽命，不會出現發熱\打火等現象，油浸變壓器建議在工作環境差和空氣中有腐蝕成分很強下使用.

　　主要產品電壓等級為：輸入：三相440V、420V、400V、380V;輸出：三相220V、200V、190V、120V、110V、100V;單相電壓127V、120V、110V、100V、36V、24V等。分單相與三相兩大系列。如需特殊電壓規格請與我公司聯系訂做。

　　技術參數

　　容量范圍 SG 10～1000KVA

　　輸出電壓精度 負載范圍內±2%

　　繞組接法 Y/yn0 D/yn0

　　頻 率 50Hz

　　效 率 ≥98%

　　抗電強度 2000V/60S<10mA

　　負載性能 連續100%滿載時,可承受1.5-3倍瞬間電流

　　絕緣電組 >5MΩ

　　環境溫度 -5℃～+40℃

　　相對溫度 <90%

　　溫 升 ≤65℃

　　噪 音 ≤60db
　中頻爐變壓器突破了傳統的平面式結構，采用三相對稱立體式結構，產品三相鐵芯磁路完全對稱，磁阻大大減少，勵磁電流、空載損耗顯著降低，是一種使用傳統材料，但運行噪音更低，結構更為緊湊的高效節能型變壓器。其在節能降耗，省材環保上的出色表現，完全符合我國的節能方針。

　　中頻爐變壓器結構特點：

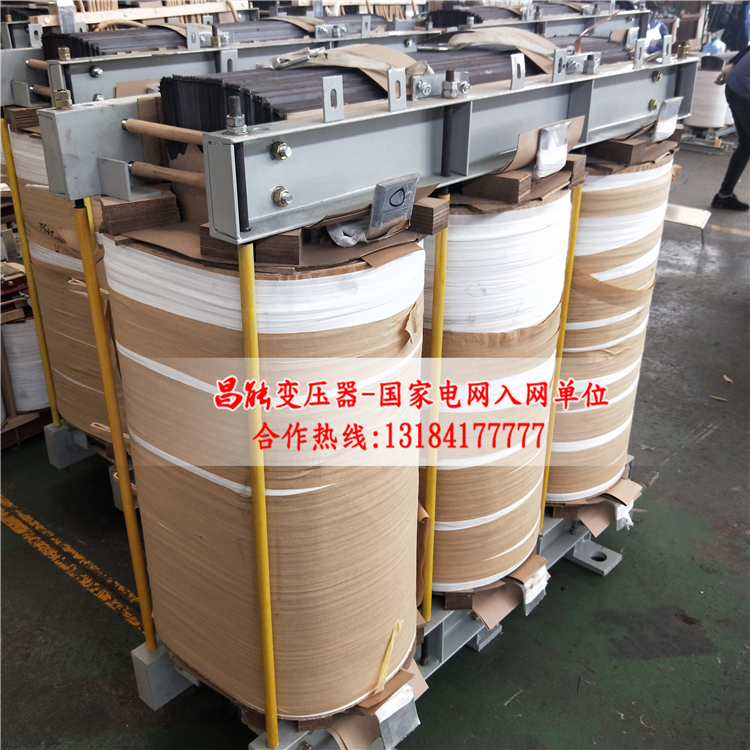

　　鐵心：采用材質性能不低于30ZH120冷軋硅鋼片;三相三柱立體對稱結構有平衡的三相磁路;每組(卷)芯片由薄鋼帶在專用鐵心卷繞機上繞制，壓力均勻緊實;鐵心框片經真空退火處理，消除應力，提高電磁性能;鐵心表面涂環氧樹脂漆，防潮，固化。

　　繞組：采用低氧銅材質的紙包銅扁線或QQ-2縮醛漆包圓銅線;低壓線圈為雙層或四層圓銅式或新螺旋式，或箔式。高壓線圈為多層圓筒式;線圈油道為瓦楞結構，層間絕緣為雙面點膠紙;低壓及高壓表面均加繞環氧樹脂半粘性玻璃纖維帶，增加機械強度。器身、引線：采用絕緣紙板制作上下鐵軛絕緣;采用層壓木制作平衡墊塊絕緣;采用層壓紙板作引線支架;所有緊固件均為有效鎖緊的防松螺母。

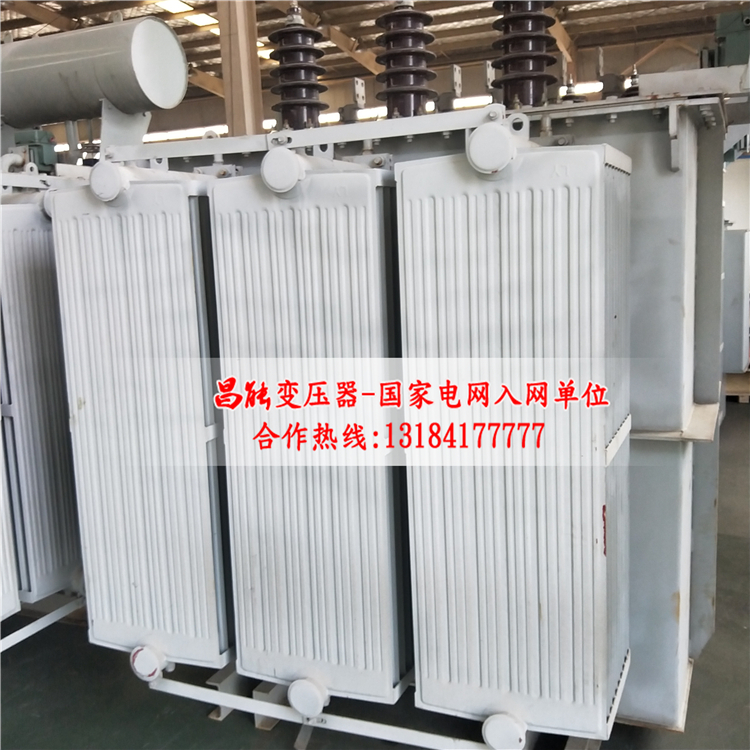

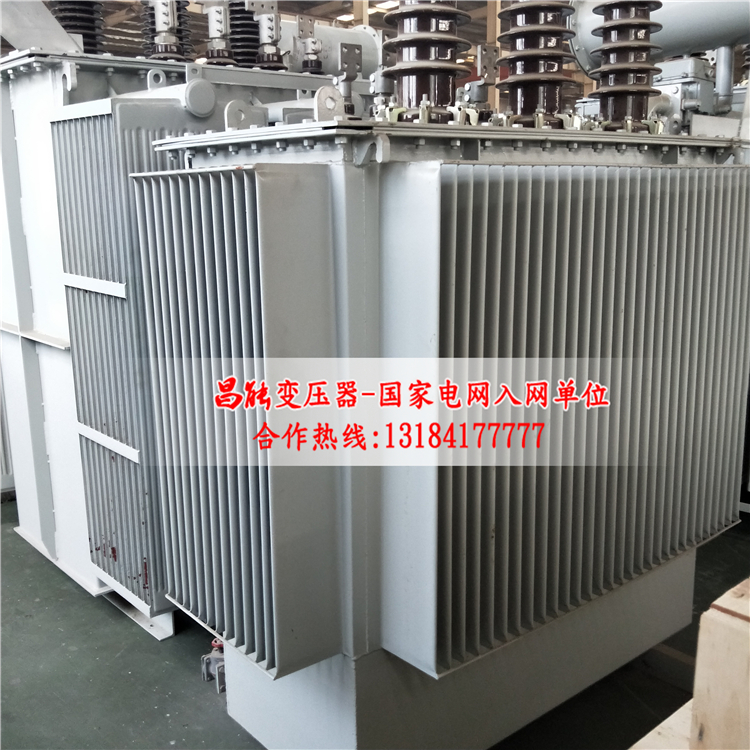

　　油箱：采用三角形結構的全密封波紋油箱，三相均設置波紋片以保證散熱及補償隨油溫變化而致油體積變化的膨縮體積;箱蓋面上裝有帶壓力釋放閥的油位計便于加油及觀察油面高度，及對變壓器內部突發故障過壓時釋放壓力安全保護。

　　中頻爐變壓器產品特點：

　　1.節電節能：空載損耗減少40%—50%，負載損耗減少7%-10%;

　　2.降低線損：空載電流減少90%;

　　3.超靜音：噪聲降低10-15分貝;

　　4.無干擾：漏磁減少50%;

　　5.節約原材料：銅鐵成本減少20%-30%;

　　6.經濟效益顯著：十年變電成本比新S9下降17.2%。

　　中頻爐變壓器執行標準：

　　1.IEC60076-1:1993電力變壓器

　　2.GB1094.1-1996電力變壓器

　　3.GB6451-2008油浸式電力變壓器技術參數和要求

　　4.JB/T10088-20046KV~500KV級電力變壓器聲級

　　中頻爐變壓器訂貨須知

　　1、產品型號

　　2、額定容量(kVA)，三繞組變壓器高、中、低壓繞組容量比(%)

　　3、高壓額定電壓(kV)，調壓方式，級數及分接電壓百分比(%)

　　4、中壓額定電壓(kV)，調壓方式，級數及分接電壓百分比(%)

　　5、低壓額定電壓(kV)

　　6、短路阻抗(%)

　　7、聯結組標號

　　8、冷卻方式

　　9、特殊要求：如環境溫度、海拔高度、相數、頻率、有載分接開關、絕緣水平、環境要求。
